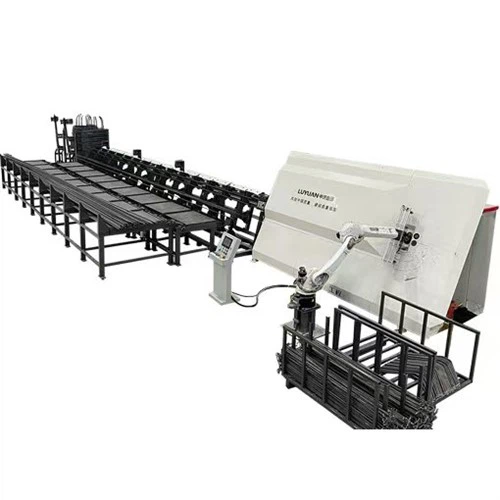

Centro de flexión de barra de acero vertical

La dimensión límite es de 12000 × 2180 × 1560 （mm）. La estructura integrada de toda la máquina hace que el transbordo sea conveniente, no fija. Toda la estructura de transmisión mecánica es con bajo ruido y mantenimiento conveniente. El diseño de integración mecánica-eléctrica tiene un módulo de control avanzado. El diseño integrado del mecanismo de movimiento de la cabeza está integrado en la caja con estructura compacta. La superficie de trabajo es vertical. La operación de alimentación y descarga es conveniente y segura. Es fácil medir las dimensiones de la pieza de trabajo. El equipo tiene la función de prueba. No se genera desechos cuando la barra de acero se dobla. Se puede lograr la flexión automática bidireccional de barras de acero. La barra de acero curva tiene un diámetro máximo de ϕ32.

La dimensión límite es 12000 × 2180 × 1560 (mm). La estructura integrada de toda la máquina hace que el transbordo sea conveniente, no fija. Toda la estructura de transmisión mecánica es con bajo ruido y mantenimiento conveniente. El diseño de integración mecánica-eléctrica tiene un módulo de control avanzado. El diseño integrado del mecanismo de movimiento de la cabeza está integrado en la caja con estructura compacta. La superficie de trabajo es vertical. La operación de alimentación y descarga es conveniente y segura. Es fácil medir las dimensiones de la pieza de trabajo. El equipo tiene la función de prueba. No se genera desechos cuando la barra de acero se dobla. Se puede lograr la flexión automática bidireccional de barras de acero. La barra de acero curva tiene un diámetro máximo de ϕ32.

Características del producto

El mecanismo de bloqueo de frenos utiliza 8 neumáticas para el frenado. La alta estabilidad asegura la precisión del moldeo.
El sistema de control adopta la pantalla táctil PLC y HD de alto rendimiento, fácil de operar y sensible.
Die de flexión y manga de flexión están hechas de acero especial y tratamiento térmico, alta resistencia al desgaste y una larga vida útil.
La pista está impulsada por un bastidor y piñón de alta precisión. Los dientes fijos son más precisos y de bajo ruido.
Se pueden doblar múltiples barras en un momento con alta eficiencia de producción.
La plataforma de carga enrollable puede cargar muchas materias primas. Cargar y descargar es conveniente y ahorro de mano de obra.
Después de editar y descargar los gráficos de pantalla, la longitud de corte de las materias primas se muestra automáticamente, fácil de operar.
Alta eficiencia de producción. El volumen promedio de procesamiento diario es de 6800 por ciento.
Las cabezas dobles independientes funcionan de manera más eficiente. El tamaño libre es una transformación de patentes detalladas.
Con la cooperación del sistema de servomotor y el sistema de conversión de frecuencia, la barra de acero por debajo del grado 5 puede doblarse instantáneamente.

Video

Parámetros técnicos

Especificación de la máquina	12000 × 2180 × 1560 (mm)
Tasa de flexión	0~8r.p.m
Velocidad de movimiento de la máquina de flexión	0.4~1m/s
Fuente de alimentación	380V 50Hz
Potencia total	12.6kw
Consumo de energía real	4kw/h
Ángulo de flexión máxima	upbend: 0 ~ 180 grados
avance	0 ~ -120 grado
Tamaño mínimo de borde curvo	ϕ10 mm, 560 mm; ϕ32 mm, 620 mm
Tamaño máximo de borde curvo	11m
Longitud mínima del borde doblado	60 mm
Longitud mínima de la barra de flexión	700 mm
Flexión compuesta (arriba o abajo)	Φ10 ~ 28 mm
Curvatura simple	Φ30 ~ 32 mm
